微机继电保护测试仪交流试验（一）

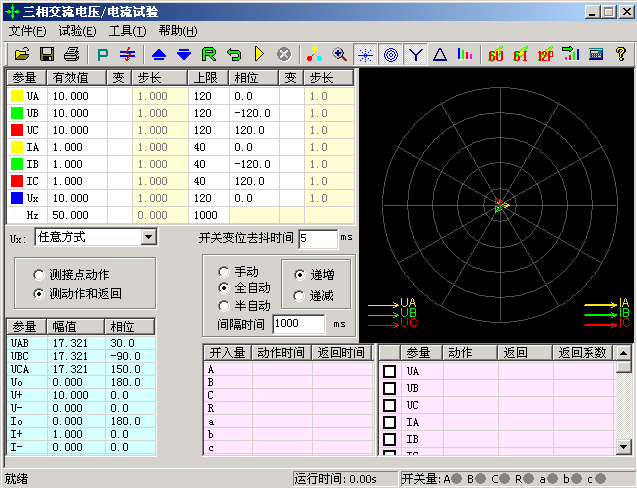

三相继电保护测试仪“交流试验”模块是一个通用型、综合性测试模块，它有独立的4相电压和3相电流的测试单元以及按序分量输出测试单元。通过界面上的3P等按钮进行相互的切换。这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。它们的共同点是：通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（有“手动”、“半自动”和“全自动”三种试验方式），方便地测试各种电压电流保护的动作值、返回值，以及动作时间和返回时间等，并自动计算出返回系数。鉴于最常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。

l  可以灵活控制输出4相电压3相电流，同时输出多种组合

l  具有按序分量输出功能，直接设置序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出

l  各相电压、电流输出均可以任意设置幅值和相位，幅值可以设置上限限制

l  各量的幅值和相位、频率均可以设置变化，变化步长均可任意设定

l  Ux可以设置多种输出方式组合，也可以任意置数

l  可以全自动、半自动、手动变化，且在输出时可以任意切换

l  在输出状态可以直接修改幅值、相位、步长以及变量的个数

l  可以直接显示功率数值，用于校验功率计量仪表

l  可测量动作值、返回值、动作时间、返回时间

继电保护测试仪这款设备是各电气企业广泛应用的设备，很多国网大型招标都是必产的商品，今天就分享这款三相继电保护测试仪部分信息，仅供参考，有需具体参数的客户请联系我们的销售经理，我们将竭诚为您服务！
